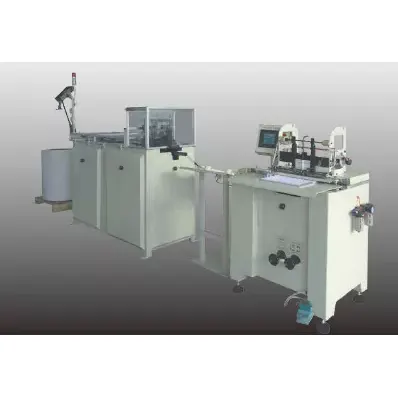

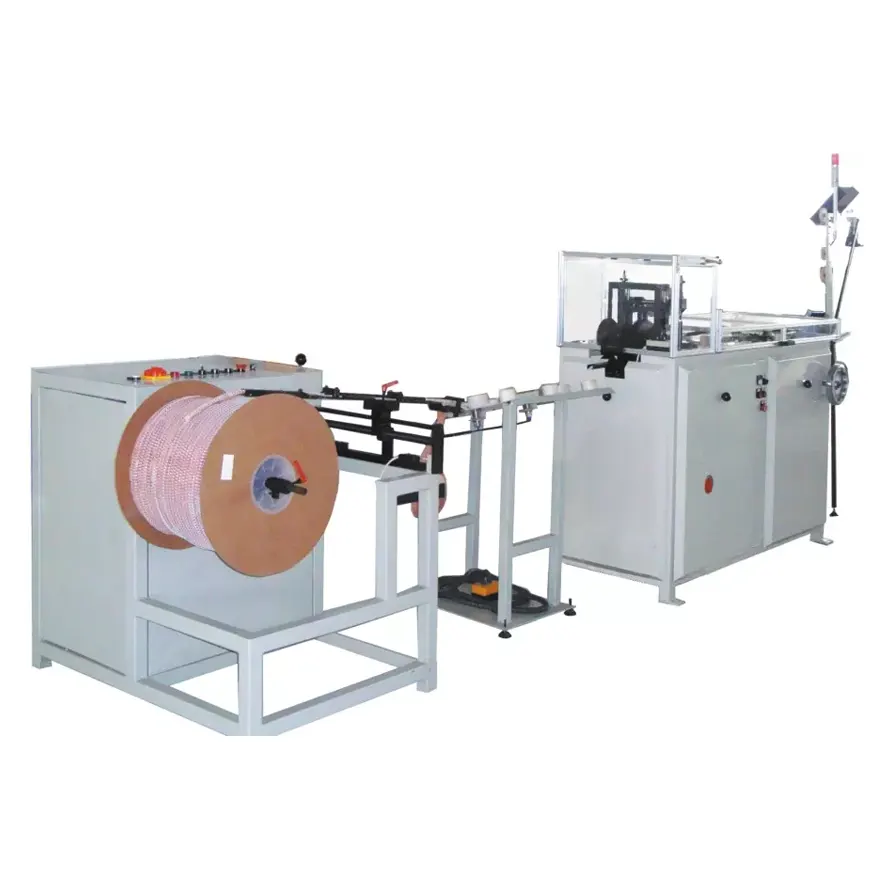

ट्विन रिंग वायर बनाने और बाइंडिंग मशीन व्यापक रूप से तार नायलॉन-लेपित तार, जस्ती तार बनाने और नोटबुक, व्यायाम पुस्तक और कैलेंडर के लिए बाध्यकारी करने के लिए व्यापक रूप से उपयोग की जाती है।
ट्विन रिंग वायर बनाने और बांधने की मशीन नायलॉन-लेपित तार, टिन वाले तार और जस्ती तार पर लागू होती है। उच्च गुणवत्ता वाले उत्पाद, और तार की लेपित परत में कोई नुकसान नहीं।
एक ही पिच में कॉइल्स के विभिन्न आकार बनाने वाले मोल्ड को बदलकर सटीक पिच, मानक आकार विश्वसनीय संचालन, उच्च बहुमुखी प्रतिभा का उत्पादन किया जा सकता है।

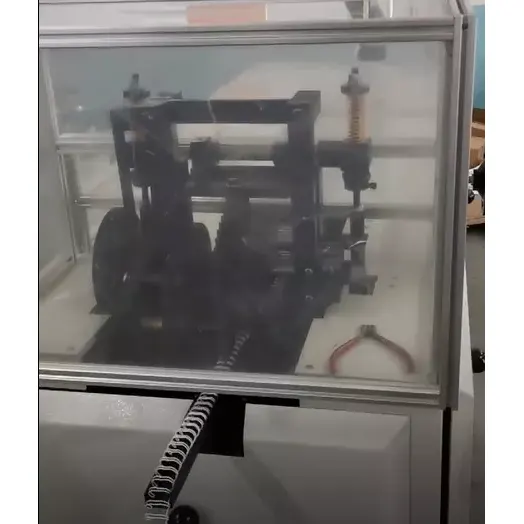

तार को एक बैरल या स्पूल से खींचा जाता है और रोलर्स को सुधार कर किसी भी मोड़ को बाहर निकाला जाता है, आगे के रोलर्स तार को सीधा करते हैं और इसे पहले बनाने वाले स्टेशन में फीड करते हैं। एक वाइंडिंग क्रॉस और एक स्टार व्हील तार को ज़िग-ज़ैग-लाइन में निष्पादित करते हैं। एक कन्वेयर चैनल के माध्यम से ज़िग-ज़ैग तार दूसरे फॉर्मिंग स्टेशन में जाता है जहाँ बाइंडिंग पहले से गोल होती है और आकार पूरा होता है। लंबा परिवहन चैनल बाइंडिंग को 180 तक मोड़ने की अनुमति देता है। यह बाध्यकारी तत्वों के अलग-अलग वाइंडिंग के लिए महत्वपूर्ण है। रन-आउट पर, एक काउंटर उत्पादित लूपों की संख्या को पढ़ता है।
एक ही पिच होने और अतिरिक्त भागों का उपयोग करके, ट्विन रिंग वायर बनाने और बाइंडिंग मशीन को एक ही रेंज में अलग-अलग व्यास में समायोजित किया जा सकता है। विशेष निर्मित स्पूल पर प्री-गठित वायर बाइंडिंग को स्पूल करना भी संभव है। इस मामले में वाइंडिंग मशीन सीधे फॉर्मिंग मशीन से जुड़ी होती है। वायर बाइंडिंग को अलग करने के लिए एक अंतहीन पेपर स्ट्रिप भी एक साथ लपेटी जाती है।
आकार |
आवाज़ का उतार-चढ़ाव |
पृष्ठभूमि (मिमी) |
टिनड तार (मिमी) |
वायर दीया (मिमी) |
बंधन की मोटाई (मिमी) |
बाध्यकारी पृष्ठ (पृष्ठ) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
रफ़्तार |
|
350-550लूप/मिनट |
कुल शक्ति |
बनाने की मशीन |
0.75 किलोवाट |
कुल शक्ति |
स्पूलिंग मशीन |
0.37Kw |
कुल शक्ति |
कागज काटने की मशीन |
0.25Kw |
आयाम |
बनाने की मशीन |
2400 * 650x1700 मिमी |
आयाम |
स्पूलिंग मशीन |
1300 * 1000 * 1200 मिमी |
आयाम |
कागज काटने की मशीन |
600x500 * 1400 मिमी |
